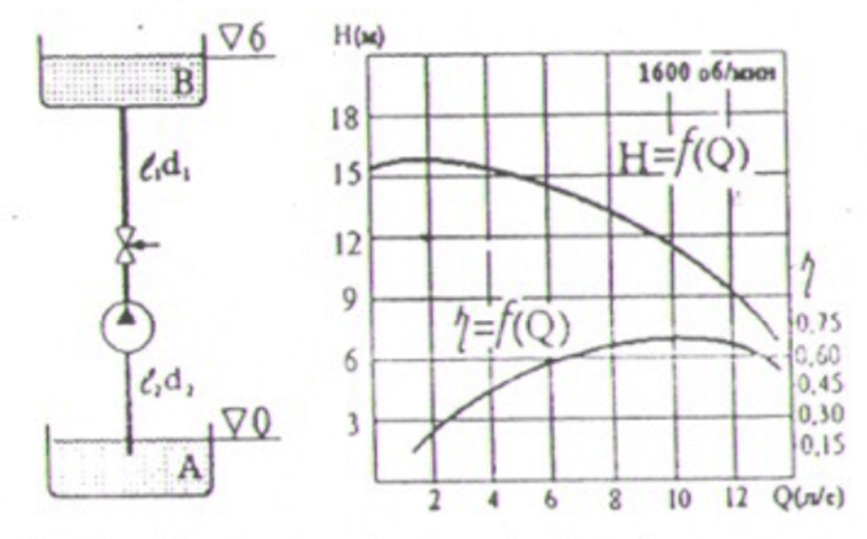

На рисунке приведена схема насосной установки и характеристики центробежного насоса H = f (Q) и η = f (Q). Перекачивание воды из сосуда А в сосуд В происходит по трубопроводам, имеющим следующие размеры:

На рисунке приведена схема насосной установки и характеристики центробежного насоса H = f (Q) и η = f (Q). Перекачивание воды из сосуда А в сосуд В происходит по трубопроводам, имеющим следующие размеры: l₁ = 36 м, d₁ = 0,1 м, Σξ₁ = 3, λ₁ = 0,022; l₂ = 6 м, d₂ = 0,08 м, Σξ₂ = 13, λ₂ = 0,031. Разница уровней в баках Н = 6 м.

Требуется определить подачу, напор, коэффициент полезного действия и полезную мощность насоса.
