Условие задачи

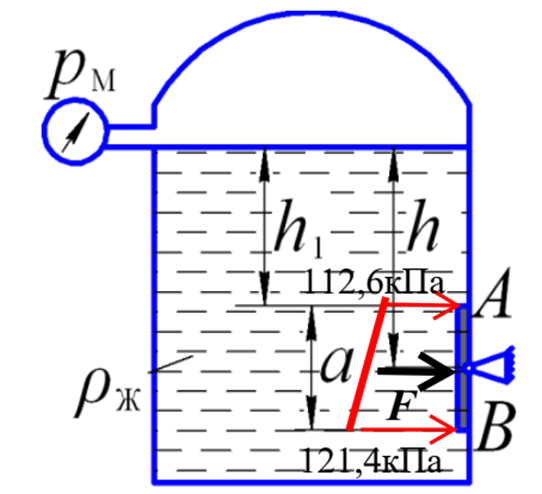

Автоматическое регулирование уровня жидкости (ρ=900кг/м3) в напорном резервуаре осуществляется поворачивающимся щитом АВ. Найти глубину h погружения оси поворота щита и силу гидростатического давления жидкости на него, если размеры щита ахb=1х2, глубина h1=2,9м и манометрическое давление на свободной поверхности pм=87кПа. Трением в шарнире пренебречь. Построить эпюру гидростатического давления на щит.
Ответ
Определяем величину и направление силы :
Величина силы определяется как:
где - избыточное давление в центре тяжести крышки,
