Найти силу Т, с которой нужно тянуть трос, прикрепленный к нижней кромке плоского круглого затвора диаметром d, закрывающим отверстие трубы. Затвор может вращаться вокруг шарнира

«Найти силу Т, с которой нужно тянуть трос, прикрепленный к нижней кромке плоского круглого затвора диаметром d, закрывающим отверстие трубы. Затвор может вращаться вокруг шарнира»
  • Гидравлика

Условие:

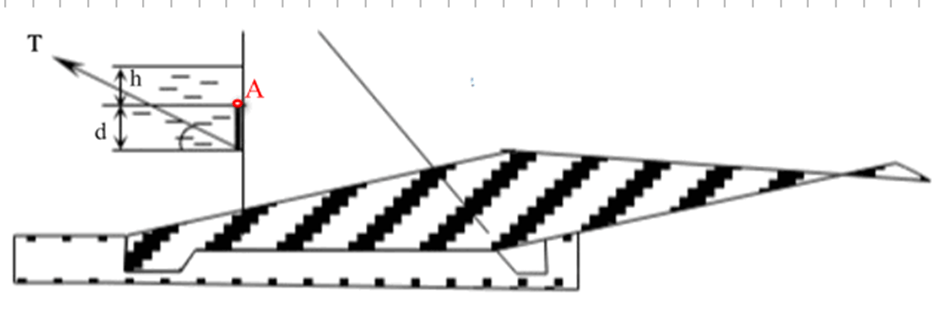

Найти силу Т, с которой нужно тянуть трос, прикрепленный к нижней кромке плоского круглого затвора диаметром d, закрывающим отверстие трубы. Затвор

может вращаться вокруг шарнира А. Глубина воды над верхней кромкой затвора h.

Трос направлен под углом α к горизонту.

Дано:

h = 7,0 м;  d = 2,6 м;   α = 60º.

Решение:

Площадь проекции затвора на вертикальную плоскость равна:

= ·d2/4 = 3,14·2,62/4 = 5,309 м2.

Глубина погружения центра площади проекции (центра круга, точка С) равна:

hC = h + d/2 = 7,0 + 2,6/2 = 8,3 м.

Избыточное давление жидкости в этой точке равно:

рС = ·g·hC = 998·9,81·8,3 = 81260 Н/м2 = 81,26 кПа.

Сила избыточного давления жидкости в этой точке равна:

РС = ·рС = 5,309·81,26 = 431,41 кН.

Сила РС , приложена перпендикуляр...
