Условие:

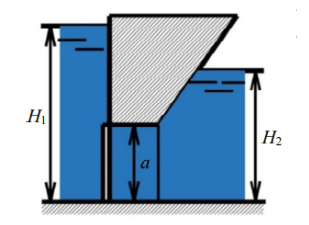

Найти величину и точку приложения равнодействующей силы двухстороннего давления воды на вертикальный щит. Форма сечения щита – трапеция. Параметры плоской поверхности: высота a = (2 + 0,2 ∙ 4) = 2,8 м, ширина верхнего основания b1 = (3 + 0,1 ∙ 1) = 3,1 м, ширина нижнего основания ) b2 = 1,8 м. Высота воды составляет: в верхнем бьефе H1 = (6 + 0,8 ∙ 4) = 9,2 м, в нижнем бьефе H2 = (4 + 0,2 ∙ 4) = 4,8 м.

Решение:

Сила избыточного (без учёта атмосферного давления) гидростатического давления;

hc - глубина погружения центра тяжести смоченной поверхности.

Площадь трапеции:

Глубина расположения центра тяжести трапеции...
