Условие:

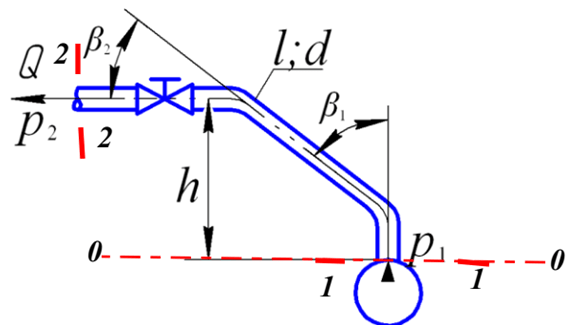

Насос подает воду на высоту h=8м по трубопроводу диаметром d=50 мм длиной ℓ=20м, на котором имеются вентиль с прямым затвором, два резких поворота на углы β1=600 и β2=300 при расходе воды Q=2,5 л/с. Давление в конце трубопровода р2=150кПа, температура воды t=150С. Определить давление р1 на выходе из насоса. Трубопровод считать гидравлически гладким. Коэффициенты местных сопротивлений: кран проходной ζкр=3.
Решение:
Применим уравнение Бернулли для выхода из насоса (1-1) и выхода из трубопровода (2-2). Плоскость сравнения 0-0 проведем горизонтально через выхода из насоса.
Режим течения турбулентный, т. е. . Учитывая, , можно записать скорость в сечениях равна скорости в трубопроводе
