Условие задачи

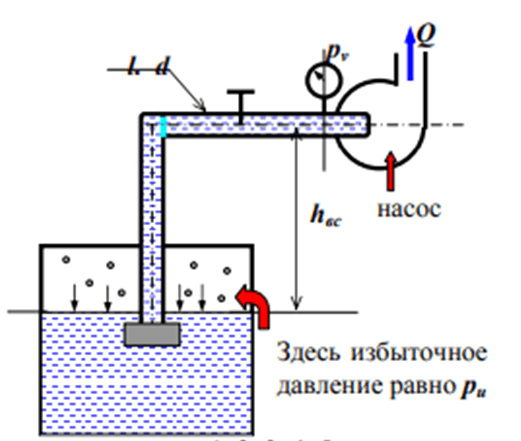

Насос подает жидкость из подземной ёмкости с избыточным давлением газа на поверхности жидкости. На всасывающей линии (длина l = 10 м, диаметр d = 0,04 м, трубы сварные, бывшие в эксплуатации) имеются местные сопротивления: приемная коробка с клапаном и сеткой, колено и кран с коэффициентом сопротивления ξкр = 3,5. Показания вакуумметра на входе в насос равно pv = 25 кПа, расход жидкости Q = 3 л/с, температура t = 30 ⁰C, pи = 20 кПа. Жидкость масло турбинное. Эквивалентная шероховатость (труба стальная умеренно заржавленная) Δ = 0,5 мм. Плотность масла при этой температуре ρ = 900 кг/м3.
1) Определить рабочую высоту всасывания насоса Hвс и предельную высоту из условия отсутствия кавитации на входе в насос. Объяснить также, почему при кавитации насос не всасывает жидкость и рабочее колесо насоса выходит их строя.
2) Решите задачу при условии, что высота подъема жидкости Нвс = 2,5 м, а расход Q нужно определить. Определить графическим способом.
Ответ
1) Определение предельной высоты всасывания:
где Hвс предельная высота всасывания м;
ратм = 105 атмосферное давление Па;
р1 = 0 Па давление насыщенных паров турбинного масла при 30 С;
вс скорость жидкости во всасывающем трубопроводе м/с;
hвс потери напора во всасывающей линии трубопровода;
hз - запас напора, необходимый для исключения процесса кавитации, определяем по характеристике насоса...
