Насос работает на гидравлическую сеть. Напорная характеристика насоса задана в безмерных параметрах в таблице 1. Параметры насоса (Q0 и H0) и гидравлической сети (Hг, d, l, λ, ∑ξ ) заданы в таблице 2.

«Насос работает на гидравлическую сеть. Напорная характеристика насоса задана в безмерных параметрах в таблице 1. Параметры насоса (Q0 и H0) и гидравлической сети (Hг, d, l, λ, ∑ξ ) заданы в таблице 2.»
  • Гидравлика

Условие:

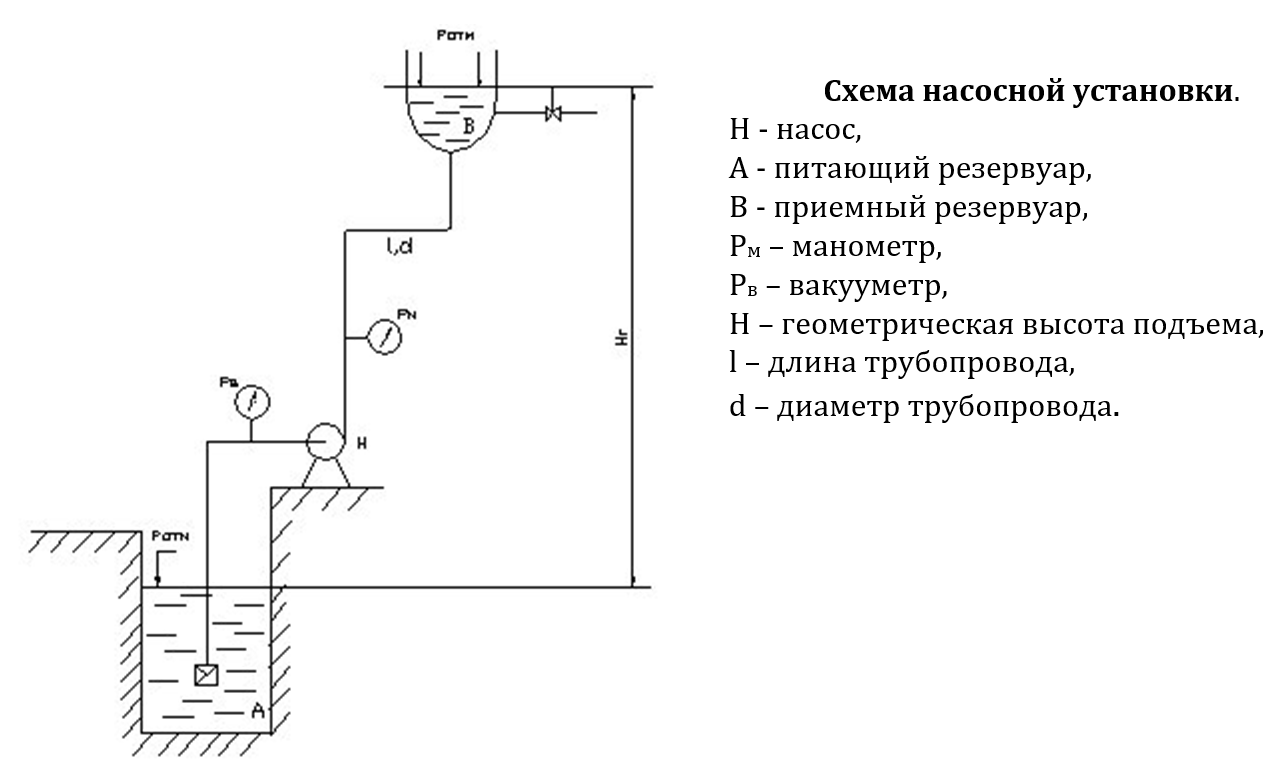

Насос работает на гидравлическую сеть. Напорная характеристика насоса задана в безмерных параметрах в таблице 1.

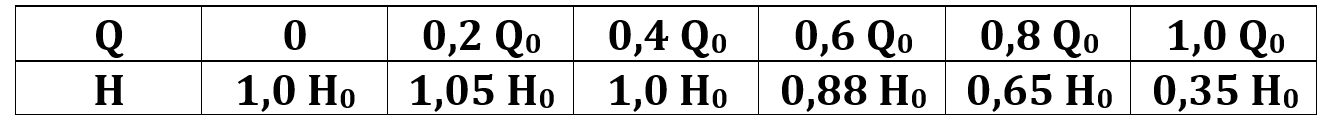

Таблица 1

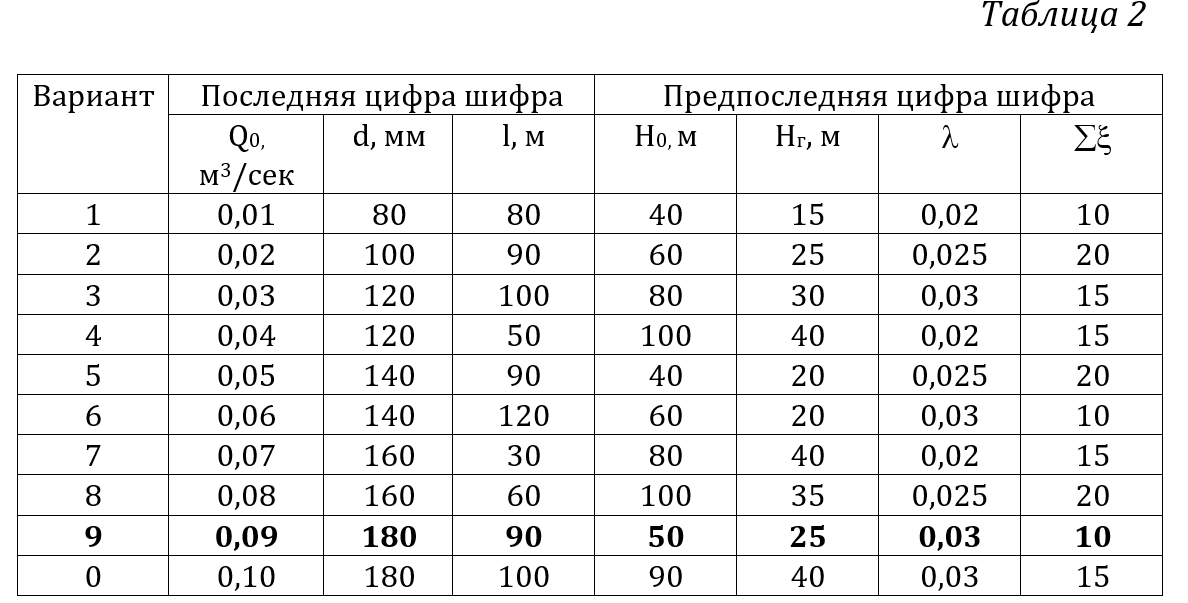

Параметры насоса (Q0 и H0) и гидравлической сети (Hг, d, l, λ, ∑ξ ) заданы в таблице 2.

По заданным параметрам Q0 и H0 рассчитать и построить напорную характеристику насоса Н = f (Q). Рассчитать и построить характеристику  потребного напора гидравлической сети Hпотр. = f(Q). Определить параметры рабочего режима насоса  и гидравлической сети (Рабочую точку А).  (Определить напор, подачу и мощность на валу насоса).



Решение:

Дано:

Q0 = 0,09 м3/с;

d = 180мм = 0,18 м;

l = 90м;

H0 = 50м;

Hг = 25м;

= 0,03;

= 10

Вычислим напорную характеристику насоса Н = f (Q), используя таблицу 1. Полученные данные запишем в таблицу 3.

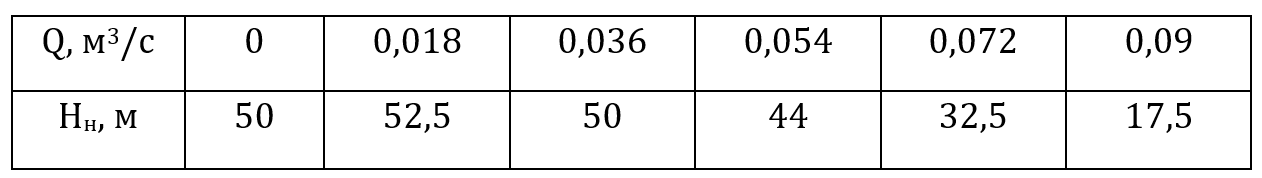

Таблица 3

Потребный напор насоса для заданного трубопровода будет равен:
