Насос (рис. 4.4) подает воду на h=8 м по стальному не новому трубопроводу диаметром d=50 мм и длиной l=20 м, на котором имеются обратный клапан, вентиль с прямым затвором

«Насос (рис. 4.4) подает воду на h=8 м по стальному не новому трубопроводу диаметром d=50 мм и длиной l=20 м, на котором имеются обратный клапан, вентиль с прямым затвором»
  • Гидравлика

Условие:

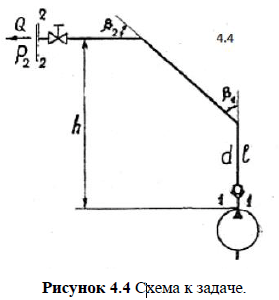

 Насос (рис. 4.4) подает воду на h=8 м по стальному не новому трубопроводу диаметром d=50 мм и длиной l=20 м, на котором имеются обратный клапан, вентиль с прямым затвором, два резких поворота на углы β1=60° и β2=30°. Расход Q=2,5 л/с, давление в конце трубопровода р2=150 кПа, температура воды — 15°С.

Определить давление p1 в начале трубопровода (на выходе из насоса).

Решение:

Составим уравнение Бернулли.

где 𝛾=𝜌gудельный вес воды, Н/м3;

𝛼коэффициент Кориолиса;

g = 9,81 м/с2 ускорение свободного падения;

Z1 и Z2 высота подъема сечений 1 и 2 над плоскостью сравнения, м;

V1 и V2 скорости жидкости в сечениях 1 и 2, м/с;

ℎ𝑤гидравлические потери между плоскостями 1 и 2, м.

Полагая режим движения турбулентным, принимаем = 1.

Полагая в (1) Z1 = 0; Z2 = h; V1 = v; V2 = v; Р1...
