Условие задачи

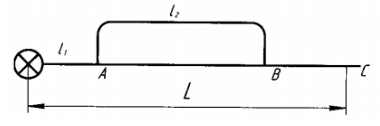

Насосная станция создает напор Нн = 150 м. Нефть с вязкостью ν = 0,2 Ст перекачивается по магистрали длиной L = 10 км, диаметр d1 = 400 мм, участок l1 магистрали равен 2 км. Длина лупинга l2 = 5 км, диаметр d2 = 300 мм. Все трубы лежат горизонтально, имеют кэ = 0,15 мм. Расход в магистрали Q = 900 м3/ч = 0,25 м3/с. В конечной точке С давление атмосферное.
Пренебрегая местными сопротивлениями, найти расход в лупинге и перепад напора между узловыми точками А и В.
Построить линию полной энергии.
Ответ
Определим режим течения на участке l1:
- турбулентный режим
Для определения потерь напора на первом участке при турбулентном течении воспользуемся формулой Вейсбаха - Дарси:
