Назначить диаметр трубопровода d и определить необходимую высоту водонапорной башни Hб в точке А для обеспечения расчетной подачи воды с расходом Q потребителю в точке В по трубопроводу длиной L

22 августа 2024
Гидравлика

Условие:

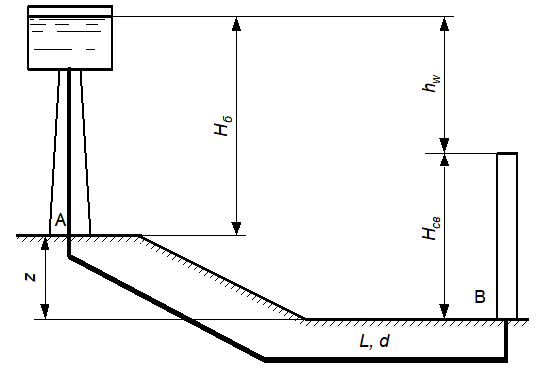

Назначить диаметр трубопровода d и определить необходимую высоту водонапорной башни H_б в точке А для обеспечения расчетной подачи воды с расходом Q потребителю в точке В по трубопроводу длиной L, при разности, отметок земли в точках А и В, равной z и минимальном свободном напоре в точке В – H_cв.

Определить свободный напор в точке В – Hсв при расходе воды Q₁, составляющем половину расчетного (Q₁ = 0,5 Q).

Примечание. Трубы чугунные, потери напора в местных, сопротивлениях принять равными 10% от потерь напора по длине.

Исходные данные:

Q = 35 л/с; L = 1,2км; z = 9 м; Н_св = 28 м.

Решение:

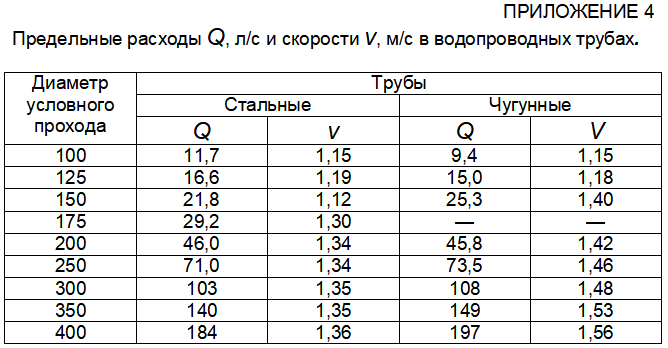

Диаметр трубопровода назначаем по предельным расходам по Приложению 4:

d = 200 мм.

Необходимая высота водонапорной башни определяется по формуле:

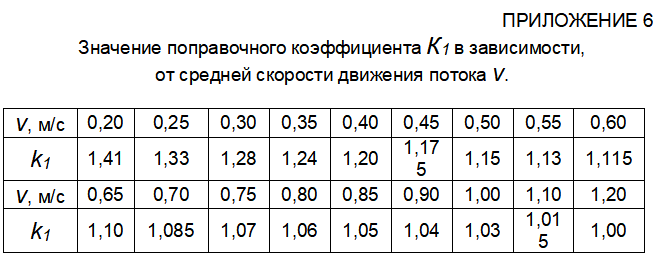

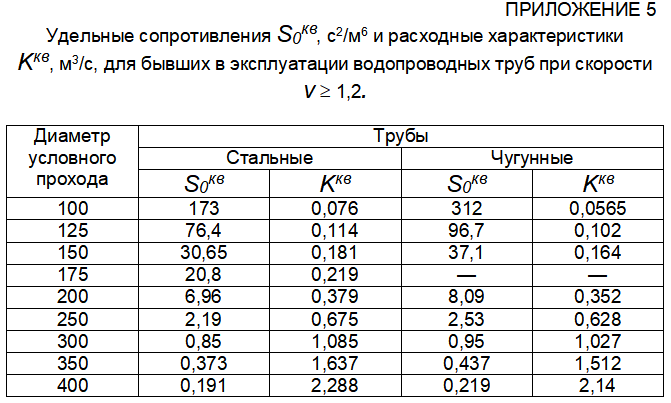

где h_w потеря напора на участке трубопровода от точки А до точки В, которая складывается из потерь напора по длине и потери в местных сопротивлениях:
