Условие задачи

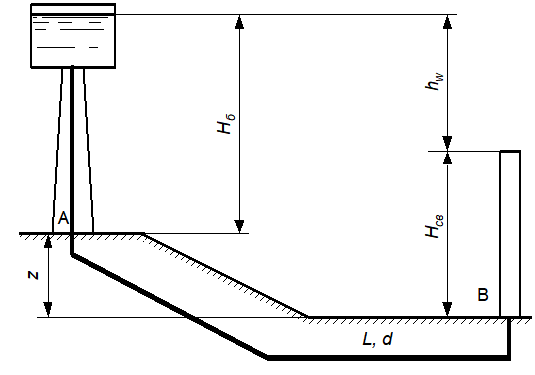

Назначить диаметр трубопровода d и определить необходимую высоту водонапорной башни Hб в точке А для обеспечения расчетной подачи воды с расходом Q потребителю в точке В по трубопроводу длиной L, при разности, отметок земли в точках А и В, равной z и минимальном свободном напоре в точке В – Hcв.
Определить свободный напор в точке В – Hсв при расходе воды Q1, составляющем половину расчетного (Q1 = 0,5 Q).
Примечание. Трубы чугунные, потери напора в местных, сопротивлениях принять равными 10% от потерь напора по длине.
Исходные данные:
Q = 160 л/с; L = 0,3 км; z = 4 м; Нсв = 16 м.
Ответ
Диаметр трубопровода назначаем по предельным расходам:
d = 400 мм.
Необходимая высота водонапорной башни определяется по формуле:
где hw потеря напора на участке трубопровода от точки А до точки В, которая складывается из потерь напора по длине и потери в местных сопротивлениях:
