Условие задачи
Рассчитать тупиковый водопровод, обслуживающий населенный пункт.

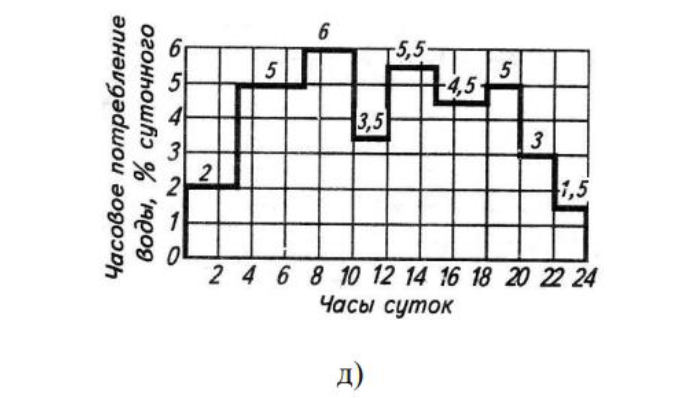

Схема водопровода показана на рис. а., график суточного водопотребления на рис. д.
Необходимо определить: расчетные расходы на участках водопровода, диаметр трубопроводов и общие потери напора по участкам, необходимую высоту водонапорной башни; используя кривую суммарного водопотребления и прямую суммарной подачи водонапорной станции, определить регулирующую емкость бака водонапорной башни, выбрать типовой проект башни (приложение 2) ; определить необходимые подачу и напор погружного насоса, подающего воду в систему и выбрать марку насоса (приложение 3).
Для расчета потерь напора по длине в трубах на участках водопровода необходимо воспользоваться данными таблиц Ф.А. Шевелева (приложение 1). Рассчитывая трубопроводы, принять местные потери напора составляющими 10% от потерь напора по длине. При определении необходимого объема бака водонапорной башни пожарный и аварийный запас принять равными каждый по 10 % от регулирующего объема бака. Высоту бака водонапорной башни принять HР = 3 м. Другие показатели, необходимые для расчета, взять из приводимых рисунков и таблиц
Исходные данные:
Максимальное суточное водопотребление, Qсут = 190 м3/сут

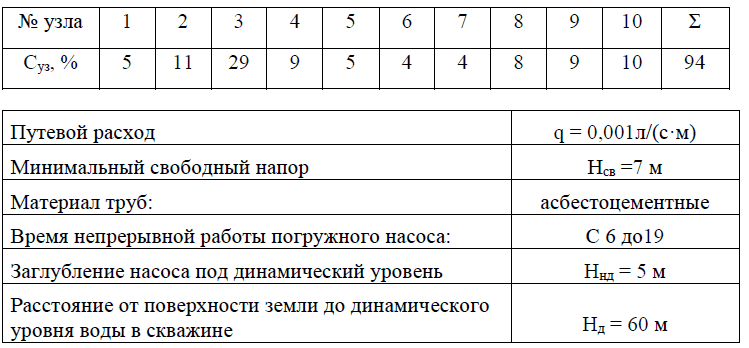

Таблица 1 − Распределение пикового часового расхода по узлам трубопровода:
Ответ
1. Рассчитаем расход для каждого узла в пиковом режиме.
Наиболее интенсивное водопотребление наблюдается в период c 6:30-10 часов, и составляет qmax = 6 % от суточного водопотребления.

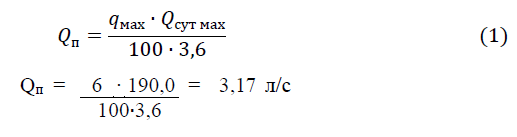

Вычисляем пиковый расход формуле:
Разбиваем водопроводную сеть на участки. Принимаем, что пиковый расход полностью распределяется между узлами, т.е. в каждом узле из сети вытекает узловой расход, составляющий некоторый...
