Объемный гидропривод посредством гидроцилиндра приводит в действие крышку люка вентиляционного ствола шахты. Максимальное давление в системе составляет 60 бар. Дублирующим устройством на случай прекращения электропитания насосной установки служит
- Гидравлика
Условие:
Крышка люка вентиляционного ствола шахты

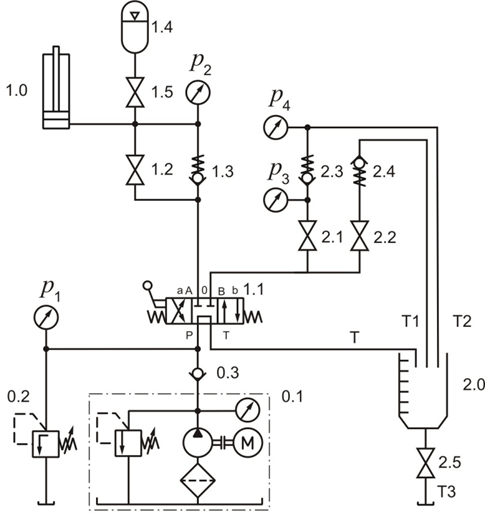

Объемный гидропривод посредством гидроцилиндра приводит в действие крышку люка вентиляционного ствола шахты. Максимальное давление в системе составляет 60 бар. Дублирующим устройством на случай прекращения электропитания насосной установки служит гидроаккумулятор. Вследствие тяжелых условий эксплуатации предусмотрено периодическое взятие пробы рабочей жидкости на анализ в мерную емкость.
1. Проанализировать работу гидропривода.
2. Заполнить приведенный протокол работы объемного гидропривода согласно указанным позициям гидроаппаратов.
3. Отметить позиции, при которых происходит срабатывание аккумулятора и его зарядка рабочей жидкостью, а также отбор пробы рабочей жидкости
Решение:

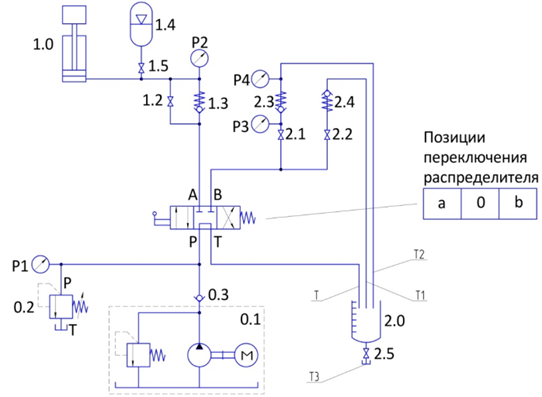

Схема управления крышкой люка вентиляции.

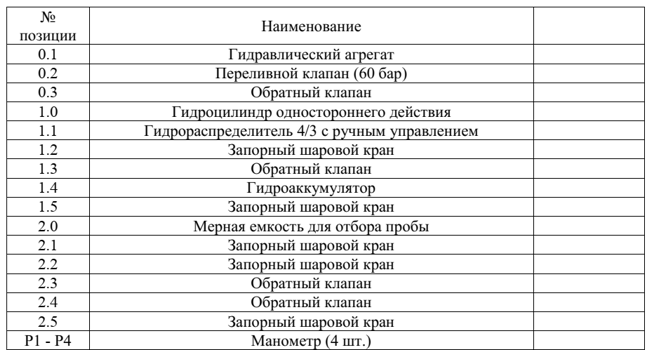

Спецификация гидроаппаратов.
Комментарий к спецификации:
1...
