Условие задачи

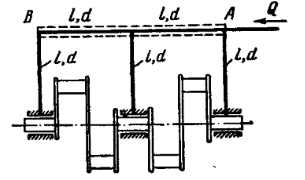

Объемный насос подает смазочное масло, имеющее относительную плотность δ = 0,8 и кинематическую вязкость ν, к подшипникам коленчатого вала по системе трубок, состоящей из пяти одинаковых участков, каждый из которых длиной l = 0,5 м и диаметром d. Магистральный маслопровод в системе трубок имеет длину 2 м и диаметр d1.
Давление на выходе из трубок в подшипники считать одинаковыми и равными 0,1 МПа. Местными потерями и скоростными напорами пренебречь. Каждый из подшипников должен получать смазочного масла не менее Qn.
Определить:
1. Подачу объемного насоса.
2. Давление, развиваемое насосом, приняв его характеристику в координатах Q - НН вертикальной прямой.
3. Мощность на валу насоса, если его к.п.д. равен η=0,8.
Данные для решения задачи представлены в табл.1
Таблица 1.
Ответ
Основные расчеты будем производить в системе СИ.
1. По условию задачи давление на выходе из трубок в подшипники одинаково. Поэтому соединение трубок, ведущих к подшипникам, можно считать параллельным. В этом случае потери напора в трубках равны, а сумма расходов равна подаче магистрального маслопровода:
2. Вычислим число Рейнольдса течения масла в параллельных трубках для минимально допустимого расх...
