Определение отметки установки турбины. Схема установки вычерчивается на листе формата А3 на основегабаритного чертежа, приведенного в папке «Характеристики гидротурбин».Размеры проточной части пересчитываются в соответствии с расчетнымдиаметром рабочего

2 апреля 2024
Гидравлика

Условие:

Определение отметки установки турбины.

Схема установки

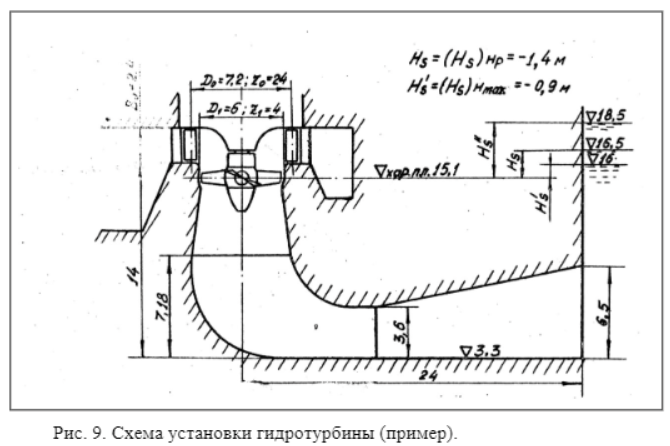

Схема установки вычерчивается на листе формата А3 на основе габаритного чертежа, приведенного в папке «Характеристики гидротурбин».
Размеры проточной части пересчитываются в соответствии с расчетным диаметром рабочего колеса.

Выбор отметки расположения рабочего колеса

Выбор отметки расположения рабочего колеса, т.е. отметки характерной плоскости турбины (середины высоты направляющего аппарата) производится из условия обеспечения безкавитационной работы турбины во всех режимах.

где

- фактическая высота отсасывания,

- допустимая высота отсасывания в данном режиме работы турбины.

Решение:

может быть определено по эксплуатационной характеристике или рабочей характеристике в любом режиме в пределах рабочей зоны, а фактическая будет изменяться в связи с колебаниями нижнего бьефа.
