Определить: Скорость движения стола (поршня гидроцилиндра). Мощность, потребляемую гидроприводом, и его КПД. Максимально возможную при заданной силе скорость движения стола и КПД. гидропривода при этом.

Определить:

1. Скорость движения стола (поршня гидроцилиндра).

2. Мощность, потребляемую гидроприводом, и его КПД.

3. Максимально возможную при заданной силе скорость движения стола и КПД. гидропривода при этом.

Дано:

Усилие резания – F=8500 Н;

Размеры гидроцилиндра – D=0,056 мм,d_ш=0,0250 мм;

Параметры трубопроводов – l₁=6,0 м; l₂=2,5м; l₃=3,9 м; d_т=0,010 м;

Параметры гидродросселя:

Площадь проходного сечения S_др=4,2 мм²  и коэффициент расхода μ_др=0,68;

Параметры насоса – рабочий объем W_н=7,78 см³;

Объемный КПД насоса (при давлении 7 МПа) – η_ОН=0,88;

Характеристика переливного клапана – pk_min=5,3*10⁶ МПа,при Q_k=0;

Коэффициент характеристики переливного клапана – K_k=0,0034 МПа∙с/см³ ;

Механический КПД насоса η_мн=0,92;

Механический КПД гидроцилиндра – η_мц=0,86;

Частота вращения вала – n=1520об/мин;

Параметры рабочей жидкости:

Кинематическая вязкость – ν=0,00002м²/с;

Плотность ρ=818кг/м³ .

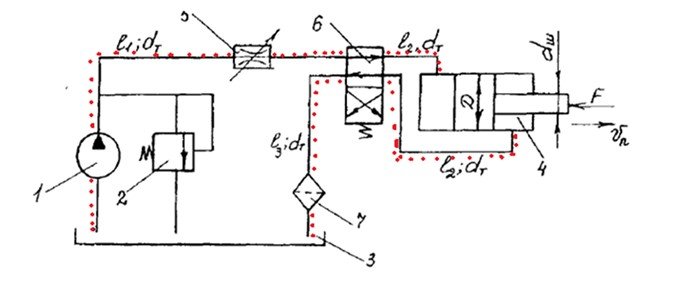

Рис. 1 – Схема гидропривода стола фрезерного станка



Рис. 2 – Эквивалентная схема гидропривода
