Определить давление, создаваемое масляным насосом в системе гидравлического подъемника при подъеме задвижки на трубопроводе, котрый изображен на рисунке.

Дата добавления: 21.07.2024

Условие задачи

Определить давление р2, создаваемое масляным насосом в системе гидравлического подъемника при подъеме задвижки на трубопроводе (рисунок 1).

Избыточное давление воды в трубопроводе р1= 737кН/м2. Диаметр задвижки D=0,59м, диаметры гидравлического цилиндра d=174 мм и штока dш =146мм. Вес задвижки и подвижных частей G=2,0 кН, коэффициент трения задвижки в направляющих поверхностях f=0,5. Трением в цилиндре пренебречь.

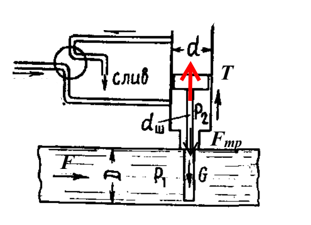

Рисунок 1

Ответ

Определим силу действующую на задвижку от избыточного давления:

где - площадь задвижки.

p1 = 737*103Па давление в центре тяжести задвижки;

...
