Условие задачи

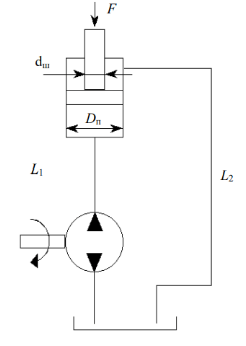

Определить давление, создаваемое радиально-поршневым насосом, если длины трубопроводов L1 = 6 м, L2 = 8 м, их диаметры dт = 22 мм, частота вращения вала насоса nн = 15 об/с. Сила на штоке F = 2 кН, диаметры: Dп = 80 мм, dш = 40 мм. Параметры насоса: число цилиндров z = 7, диаметр поршня цилиндра dп.ц = 20 мм, величина эксцентриситета е = 18 мм, объемный КПД = 0,9. Коэффициент местных сопротивлений принять = 0,5. Потерями на трение пренебречь. Жидкость масло Индустриальное 20.
Ответ
Рабочий объём однорядного 7-кратного радиально поршневого гидронасоса:
Действительная подача насоса:
Давление в поршневой полости гидроцилиндра:
