Условие задачи

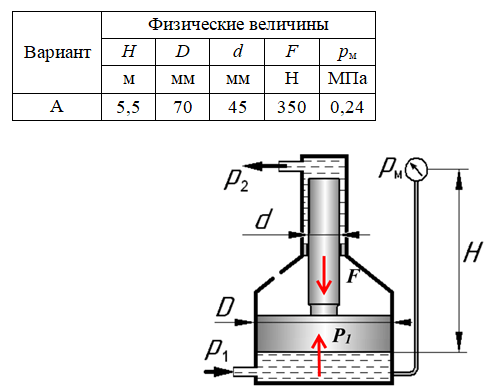

Определить давление р2 в верхнем цилиндре мультипликатора (служит для повышения давления с р1 до р2), если показание манометра, подключенного к нижней полости цилиндра, равно рм. Дано: вес комбинированного поршня F, диаметры D и d, высота расположения манометра Н. Считать, что поршень неподвижен, силами трения пренебречь. Плотность жидкости ρ = 900 кг/м3.
Ответ
Сила действующая на поршень d:
Р2 = Р1 - F
F = 350 Н вес полого цилиндра.
Сила давления от насоса
= 900 кг/м3 плотность жидкости.
Н = 5,5 м высота установки ма...
