Условие задачи
Определить давление жидкости, которую необходимо подвести к гидроцилиндру, чтобы преодолеть усилие, направленное вдоль штока G. Диаметры: цилиндра D, штока d. Давление в бачке pо, высота H. Силу трения не учитывать. Плотность жидкости ρ = 1000 кг/м³.

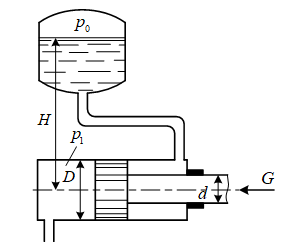

Рис. 1.2

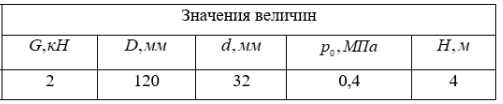

Таблица 1 – Варианты данных для решения задач
Ответ
Составляем уравнение равновесия поршня. На поршень действуют 3 силы: 2 силы давления жидкости со стороны поршневой и штоковой полости и внешнее усилие G, приложенное к штоку, следовательно уравнение равновесия запишется в виде:
(1)
где F1 - сила, вызванная действием давления p1 , H;
(2)
