Условие задачи

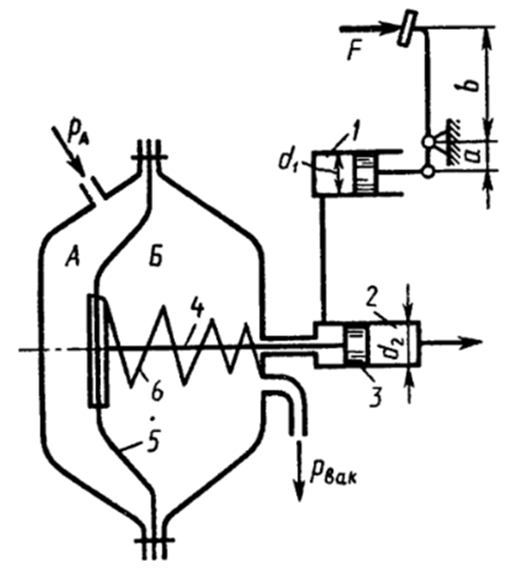

1.Определить давление жидкости, подаваемой из правой полости рабочего гидроцилиндра 2 к колесным тормозным цилиндрам. Диаметром штока 4 пренебречь.
2.Определить насколько изменится усилие F если вакуумный усилитель выйдет из строя?
Исходные данные:
F = 210 H, Fпр = 25 H, d1 = 28 мм, d2 = 37 мм, D = 120 мм, Рвак = 0,05 МПа,
а = 4 см, b = 20 см.
Ответ
Силу, действующую на шток цилиндра 1найдем из уравнения моментов относительно оси поворота педали: F·b = Fшт1·a, (1), отсюда находим:
Давление в левой полости цилиндра 1, равно (пренебрегая диаметром штока) :
