Определить давление жидкости р1 которое необходимо подать в поршневую полость гидроцилиндра, чтобы преодолеть нагрузку на штоке F (Рис.9.1). В штоковой полости гидроцилиндра, благодаря жидкости, поступающей из поднятого сосуда, создается противодавление

25 июля 2024
Гидравлика

Условие:

Определить давление жидкости р₁ которое необходимо подать в поршневую полость гидроцилиндра, чтобы преодолеть нагрузку на штоке F (Рис.9.1). В штоковой полости гидроцилиндра, благодаря жидкости, поступающей из поднятого сосуда, создается противодавление р₂, которое является дополнительной нагрузкой на поршень.

Дополнительно определить коэффициент мультипликации гидроцилиндра

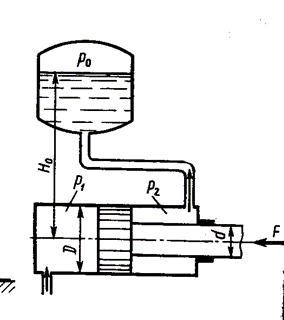

Рис.9.1

Решение:

Задача решается в избыточных давлениях.

Запишем условие равновесия поршня:

Где - площадь смачиваемой поверхности левой части поршня, - площадь смачиваемой поверхности правой части поршня,- противодавление в штоковой полости гидроцилиндра, - ускорение свободного падения.
