Условие задачи

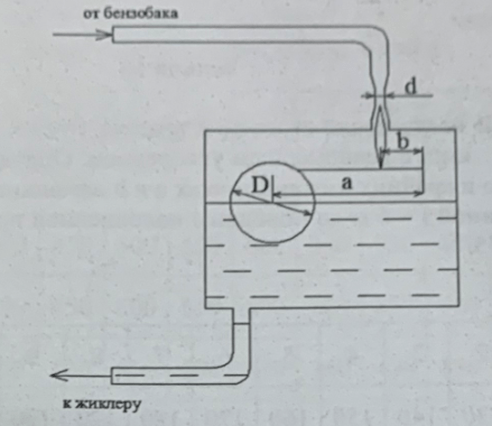

Определить диаметр цилиндрического поплавка помещенного в поплавковой камере карбюратора автомобильного двигателя. Поплавок погружен в бензин на половину. Длина поплавка L = 70 мм. Размеры, соответствующие обозначениям на рисунке равны: а = 45 мм, b = 15 мм, d = 6 мм. Вес поплавка G = 0,343 Н, вес иглы G1 = 0,0981 Н. Избыточное давление бензина на иглу р = 49 кПа, относительный вес бензина δ = 0,75. Весом рычага пренебречь.
Ответ
Составим уравнение моментов сил, действующих на рычаг поплавка относительно точки вращения:
отсюда:
Здесь Рг - сила гидростатического давления бензина на иглу:
