Условие:
Определить диаметр гидравлически короткого трубопровода, по которому вода вытекает из открытого напорного резервуара в атмосферу. Напор над центром тяжести трубопровода поддерживается постоянным. Задачу решить методом последовательного приближения, задавшись диаметром трубы 50…75 мм. Построить пьезометрическую и напорную линии. Исходные данные к задаче приведены в табл. 1.

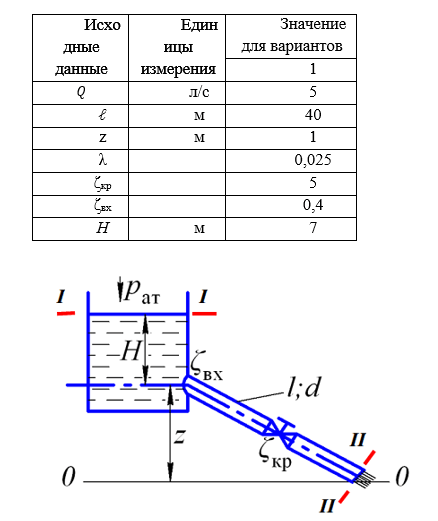

Таблица 1
Решение:
Применим уравнение Бернулли для свободной поверхности I и свободной поверхности II. Плоскость сравнения 0-0 проведем горизонтально через точку выхода из трубопровода.
Пологая, что режим течения турбулентный, т. е. Учитывая, что большие размеры резервуара и считая скорость изменения уровня свободной поверхности равной нулю скорость в сечении II-II равна скорости в трубопроводе , а также можно запис...
