Определить диаметр отверстия дросселя, установленного на сливе из гидроцилиндра, при условии движения штока цилиндра под действием внешней нагрузки ф со скоростью в.Дано:ф равно 60 кн, в равно 200 мм с, дш равно 40 мм, д равно 80 мм.

Дата добавления: 20.05.2024

Условие задачи

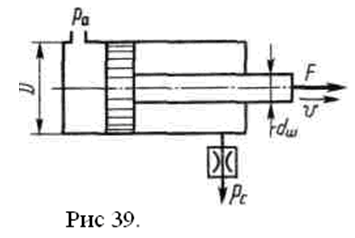

Определить диаметр отверстия дросселя, установленного на сливе из гидроцилиндра, при условии движения штока цилиндра под действием внешней нагрузки F со скоростью v (рис. 39). Диаметры: штока dш, цилиндра D, коэффициент расхода дросселя μ =0,62, плотность жидкости  ρ = 850 кг/м3, давление на сливе рс= 0,3МПа.

Дано:

F = 60 кН, V = 200 мм/с, dш = 40 мм, D = 80 мм.

Ответ

Сила F развивает мощность (без учета КПД), равную: N = Fv, (1) и эта мощность тратится на преодоление сопротивления продавливания жидкости через дроссель, которая равна: N = рсQдр, (2), где Qдр - объемный расход жидкости через дроссель.

Приравнивая (1) и (2), получаем:

Fv = рсQдр, Q = Fv/р = 60100,2/(0,310) = 40,010 м/с = 40,0 л/с.
