Условие задачи

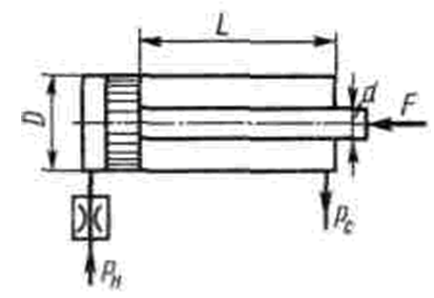

Определить диаметр отверстия дросселя, установленного на сливе из гидроцилиндра, при условии движения штока цилиндра под действием внешней нагрузки F со скоростью υ. Диаметры: штока dш, цилиндра D, коэффициент расхода дросселя μ = 0,65, плотность жидкости ρ = 850кг/м3, давление на сливе рс = 0,3 МПа.
Дано: F = 45кН; υ = 155 мм/с; dш = 28мм; D = 70мм; рс = 0,3 МПа.
Ответ
Требуемый расход жидкости через отверстие дросселя:
где Sп площадь сечения гидроцилиндра,
Q = 1,55*0,00323 = 0,5 л/с.
Давление, которое соз...
