  4. Определить диаметры труб тупиковой водопроводной системы, питающей потребителей А, В, С с соответствующими расходами Qa ,...

Определить диаметры труб тупиковой водопроводной системы, питающей потребителей А, В, С с соответствующими расходами Qa , Qb , Qc. Рассчитать высоту водонапорной башни Н,

«Определить диаметры труб тупиковой водопроводной системы, питающей потребителей А, В, С с соответствующими расходами Qa , Qb , Qc. Рассчитать высоту водонапорной башни Н,»
  • Гидравлика

Условие:

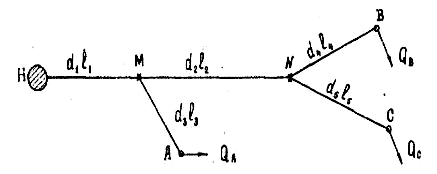

Определить диаметры труб тупиковой водопроводной системы, питающей потребителей А, В, С с соответствующими расходами Qa , Qb , Qc.

Рассчитать высоту водонапорной башни Н, если остаточный напор у потребителей должен быть не менее h0 . Длины участков сети соответственно равны L1;  L2;  L3;  L4;  L5, среднюю скорость в трубах считать равной: Vср ≤ 1,2 м/с. Местные потери напора принять равными 10% от потери по длине.

Построить в аксонометрии пьезометрические линии.

Решение:

Выбираем два сечения: 1-1 по свободной поверхности воды в башне, где скорость воды можно считать равной нулю, и 2-2 у потребителя С.

Составим уравнение Бернулли для сечений 1-1 и 2-2 относительно плоскости 0-0:

В выбранных сечениях учитываем абсолютное давление:
