Определить геометрическую высоту всасывания воды из колодца Нвс центробежным насосом, если длина всасывающего стального умеренно заржавевшего водопровода l=23 м, внутренний диаметр трубопровода d=125 мм, вакуумметрическое давление перед входом в насос Р_вак = 92 кПа, расход воды, проходящей через трубопровод Q = 0,0065 м³/с, температура воды в колодце t = 5°С. На погруженном в воду конце всасывающего участка трубопровода установлен обратный клапан с сеткой. Радиус поворота трубопровода R_пов =2d. Принять коэффициенты Кориолиса равными 1.

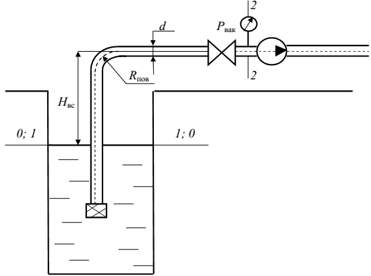

Рисунок 1

Решение:

Сделаем рисунок трубопровода без соблюдения масштаба и отметим на нем плоскость сравнения 00. Очевидно, что логично совместить плоскость сравнения со свободной поверхностью воды в колодце (плоскостью зеркала воды).

Запишем уравнение Бернулли для потока воды и двух плоскостей: плоскости 11, совмещенной со свободной поверхностью воды в колодце, являющуюся плоскостью сравнения и плоскости 22, совмещенной с местом установки вакуумметра перед насосом:

(1)
