Определить геометрическую высоту всасывания воды из колодца Нвс центробежным насосом, если длина всасывающего стального умеренно заржавевшего водопровода l = 12м,
- Гидравлика
Условие:
Определить геометрическую высоту всасывания воды из колодца Нвс центробежным насосом, если длина всасывающего стального умеренно заржавевшего водопровода l = 12м, внутренний диаметр трубопровода d=63мм, вакуумметрическое давление перед входом в насос Рвак = 73 кПа, расход воды, проходящей через трубопровод Q = 0,002 м3/с, температура воды в колодце t = 5°С. На погруженном в воду конце всасывающего участка трубопровода установлен обратный клапан с сеткой. Радиус поворота трубопровода Rпов =2d. Принять коэффициенты Кориолиса равными 1.
Решение:

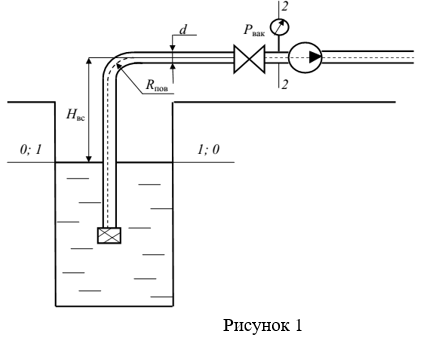

Сделаем рисунок трубопровода без соблюдения масштаба и отметим на нем плоскость сравнения 00. Очевидно, что логично совместить плоскость сравнения со свободной поверхностью воды в колодце (плоскостью зеркала воды).
Запишем уравнение Бернулли для потока воды и двух плоскостей: плоскости 11, совмещенной со свободной поверхностью воды в колодце, являющуюся плоскостью сравнения и плоскости 22, совмещен...
