Условие:

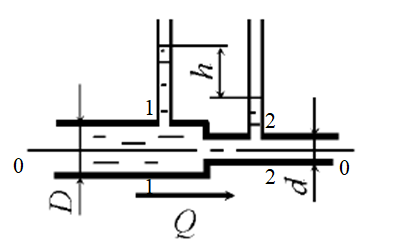

По горизонтальной трубе переменного сечения протекает жидкость при разности показаний пьезометров h = 75 см (рис. 8.8). Определить скорость жидкости в узком сечении трубопровода, если диаметр трубопровода в широком сечении D = 75 мм, а в узком d = 40 мм. Плотность жидкости ρ = 1200 кг/м³. Потери напора h_w = 0,2 м.

Решение:

Дано: h = 75 см=0,75 м, D = 75 мм=0,075 м, d = 40 мм=0,04 м,
h_w = 0,2 м, = 1200 кг/м³

Определить V₂

Составим уравнение Бернулли для сечений 1-1 и 2-2 относительно плоскости сравнения 0-0. За плоскость сравнения принимаем горизонтальную плоскость, совпадающую с осью трубопровода:
