Определить коэффициент устойчивости подпорной стенки относительно ребра О. Стенка свободно покоится на непроницаемом основании.

«Определить коэффициент устойчивости подпорной стенки относительно ребра О. Стенка свободно покоится на непроницаемом основании.»
  • Гидравлика

Условие:

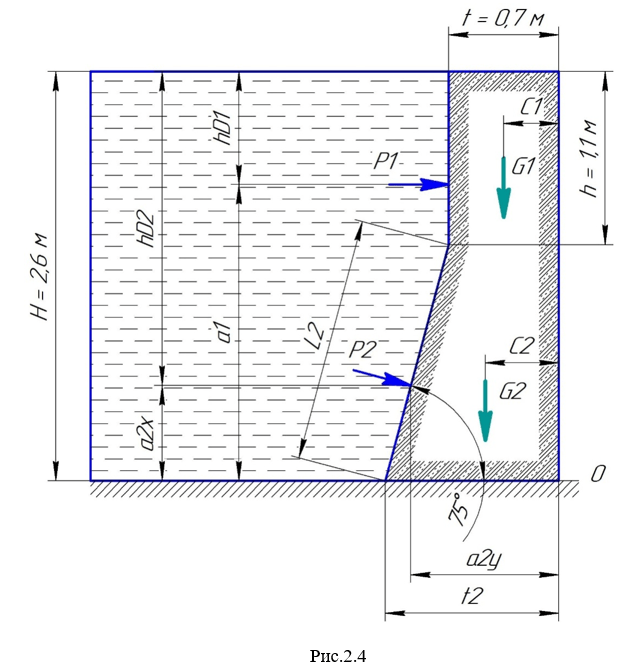

Определить коэффициент устойчивости подпорной стенки относительно ребра О. Стенка свободно покоится на непроницаемом основании.

Расчет выполнить для 1м.п. стенки.

Плотность материала стенки ρс=2800 кг/м3.

Плотность воды ρв=1000 кг/м3.

Ускорение свободного падения g=9,81 м/с2.

Определить:

1.    Силы избыточного гидростатического давления на 1 м.п. длины стенки.

2.    Положение центров давления.

3.    Запас устойчивости k на опрокидывание подпорной стенки.

Решение:

1. Определяем силы избыточного гидростатического давления на 1 м.п. длины стенки по формуле:

P = вghcw , Н

где w площадь поверхности стены, м2;

hc расстояние от поверхности воды до центра тяжести поверхности стены, м;

hc1=1,1/2=0,55 м; w1=1,1x1=1,1 м2; Р1=1000х9,81х0,55х1,1=5935 Н

hc2=1,1+(2,6-1,1)/2=1,85 м; w2=(2,6-1,1)/sin75x1=1,553 м2;

Р2=1000х9,81х1,85х1,553=28185 Н

2. Положение центров давления определяем по формуле:

hd = hc+ Ic/(hcxw) x sin2, м ,

где Ic момент инерции смоченной площади стенки относительно горизонтальной оси, проходящей через центр тяжести этой площади, м4.

Ic=bl...
