Условие задачи

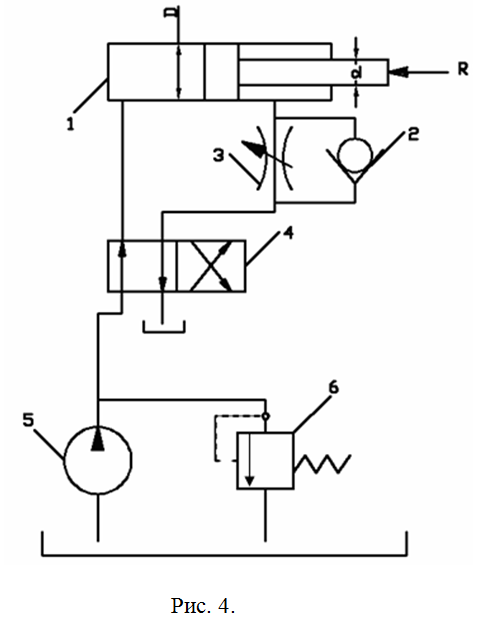

В объемном гидроприводе (рис. 4) насос 5 развивает давление Рн и постоянную подачу QH. Уплотнение поршня диаметром D и штока диаметром d в гидроцилиндре 1 манжетное.
Пренебрегая утечками рабочей жидкости в обратном гидроклапане 2 и гидрораспределителе 4, определить минимальное и максимальное значения потери мощности из-за слива рабочей жидкости через предохранительный клапан 6, если расход рабочей жидкости через гидродроссель 3 настраивается в пределах от 4 до 20 л/мин.

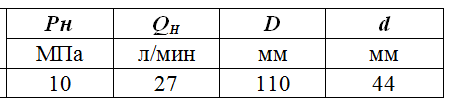

Исходные данные:
Ответ
Соотношение расходов через поршневую и штоковую полости:
