Определить начальную силу тэ натяжения троса необходимую для открытия щита, если пренебречь трением в цапфах Построить результирующую эпюру гидростатического давления на щит, предварительно построив эпюры давления на щит слева и справа

«Определить начальную силу тэ натяжения троса необходимую для открытия щита, если пренебречь трением в цапфах Построить результирующую эпюру гидростатического давления на щит, предварительно построив эпюры давления на щит слева и справа»
  • Гидравлика

Условие:

Прямоугольный поворотный щит шириной В = 4 м и высотой Н закрывает выпускное отверстие плотины. Справа от щита уровень воды Н1 слева Н2, плотность воды r = 1000 кг/м3.

1. Определить начальную силу Т натяжения троса, необходимую для открытия щита, если пренебречь трением в цапфах.

2. С какой силой Р щит прижимается к порогу А в закрытом положении, если принять, что по боковым сторонам щита опоры отсутствуют?

3. Построить результирующую эпюру гидростатического давления на щит, предварительно построив эпюры давления на щит слева и справа.

Решение:

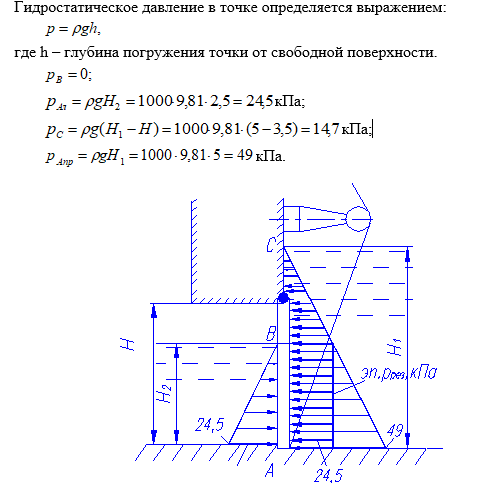

Построим эпюры избыточного гидростатического давления на щит слева и справа

Гидростатическое давление в точке определяется выражением:

Результирующая эпюра будет расположена справа от щита и на уровне воды Н2 представляет собой прямоугольник:
