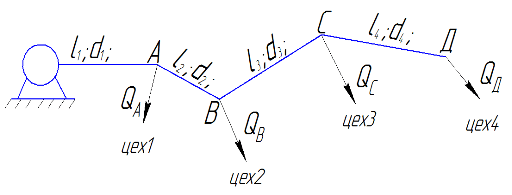

Определить напор, который должен развивать насос, чтобы обеспечить подачу воды в заводские цехи, расположенные на горизонтальной площадке (рис.20). В цех N1 необходимо подать расход QA=6 л/с, в цех N2- расход QB=8 л/с, в цех N3 –расход QC=10 л/с в цех N4

25 июля 2024
Гидравлика

Условие:

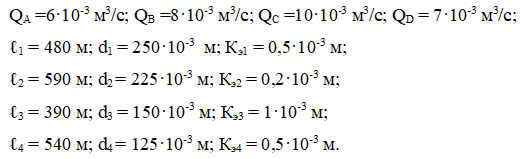

Определить напор, который должен развивать насос, чтобы обеспечить подачу воды в заводские цехи, расположенные на горизонтальной площадке (рис.20). В цех N₁ необходимо подать расход Q_A=6 л/с, в цех N₂- расход Q_B=8 л/с, в цех N₃ –расход Q_C=10 л/с в цех N₄ –расход Q_D=7 л/с. Длина каждого участка ℓ, диаметр трубы d и эквивалентная абсолютная шероховатость стенок k_э соответственно равны:

Местными потерями напора пренебречь.

Дано:

Найти: H.

Решение:

Напор насоса должен компенсировать потери напора по длине на всех участках (не учитываем требуемый напор в точке D), т.е.

Рассчитываем расходы воды на каждом участке:При этих расходах скорости воды на участках равныНаходим числа Рейнольдса на участках, приняв = 0,015∙10-4 м2/с (при температуре 5C):Переходная область гидравлических сопротивлений имеет место приПо участкам:Отсюда имеем:участок 1 пе...
