Определить напор в баке Н, при котором по горизонтальному трубопроводу переменного диаметра d_1, d_2, d_3, длиной l_1, l_2, l_3 протекает вода с расходом Q. Построить пьезометрическую и напорную линии. Трубопровод состоит из чугунных труб
«Определить напор в баке Н, при котором по горизонтальному трубопроводу переменного диаметра d_1, d_2, d_3, длиной l_1, l_2, l_3 протекает вода с расходом Q. Построить пьезометрическую и напорную линии. Трубопровод состоит из чугунных труб»
- Гидравлика
Условие:

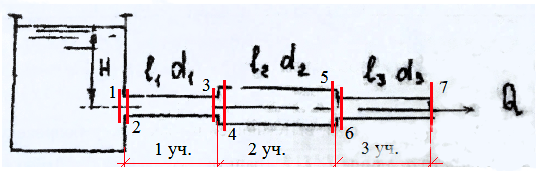

Определить напор в баке Н, при котором по горизонтальному трубопроводу переменного диаметра d1, d2, d3, длиной l1, l2, l3 протекает вода с расходом Q. Построить пьезометрическую и напорную линии.
Трубопровод состоит из чугунных труб, бывших в эксплуатации.
Дано:
Q = 30 л/с,
l1 = 28м, l2 =18м, l3 = 20м,
d1 = 100 мм, d2 = 150 мм, d3 = 120 мм.
Определить:
Напор в баке Н, построить пьезометрическую и напорную линии.
Решение:

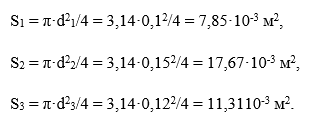

Определяем площади сечений труб на каждом участке:

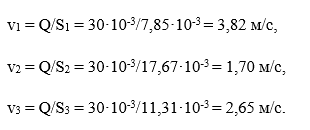

Соответствующие скорости равны:
Определяем числа Рейнольдса для каждого участка:
режим течения - турбулентный.
