Условие задачи

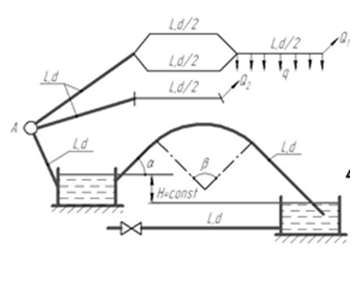

Из нефтехранилища А нефть подается в накопительный резервуар, где поддерживается постоянный уровень. Из резервуара-накопителя нефть поступает в приемный резервуар под напором Н при помощи сифонного нефтепровода диаметром d под углами α и β. От хранилища А по чугунному трубопроводу нефть подводится к двум параллельным ветвям каждая длиной L и диаметром d/2 с объемным расходом Q1. Система последовательно соединенных трубопроводов состоит из двух участков каждый длиной L, диаметрами d, d/2 с объемным расходом Q2. Третий участок, кроме транзитного объемного расхода Ql имеет равномерно распределенный путевой объемный расход q. От приемного резервуара отходит чугунный трубопровод диаметром d, с толщиной стенок е и объемным расходом Q, заканчивающийся задвижкой.
Определить:
1. Объемный расход в сифоне.
2. Повышение давления Δр в чугунном трубопроводе при внезапном закрытии задвижки.
3. Потери напора по длине нефтепровода на участках последовательного соединения.
4. Распределение расхода нефти на параллельных участках нефтепровода.
Дано:
Найти:
Ответ
1. Определим распределение расхода по параллельным ветвям.
Расход жидкости в точке разветвления распределяется по двум ответвлениям. Следовательно:
где Qп1, Qп2 расходы в параллельных ветвях.
Потери напора в трубопроводе с непрерывным путевым расходом:
где транзитный расход, равный путевой расход
