Определить опытным путем коэффициентов расхода, скорости и сжатия при истечении жидкости через малое отверстие в тонкой стенке и насадки при постоянном напоре.

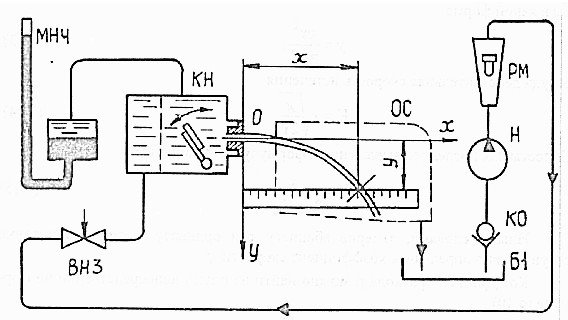

Работа выполняется на комбинированном лабораторном стенде, с исполь­зованием контура (рис. 1), включающего расходно-приемный резервуар Б1, обратный клапан КО, электронасос Н, ротаметр РМ, вентиль ВИЗ, напорную камеру КН.

Рис.1

Камера имеет резьбовое выходное отверстие для крепления сменных мо­делей отверстий и насадков. Выходное отверстие камеры может перекрываться поворотным клапаном. Для измерения избыточного давления в напорной каме­ре к ней присоединен чашечный жидкостный манометр МНЧ. С целью расши­рения диапазона измеряемых давлений манометр заполнен рабочей жидкостью более тяжелой, чем вода (относительная плотность жидкости δЖ = 2,0). Нуль шкалы манометра соответствует нулевому избыточному давлению в напорной камере на уровне центра выходного отверстия. Для предотвращения разбрызги­вания воды перед напорной камерой установлено ограждение струи ОС с пат­рубком, по которому вода сливается в расходно-приемный резервуар. Расход воды регулируется вентилем ВНЗ. Определение расхода производится с помо­щью ротаметра РМ. Для измерения абсциссы х точки струи на установке жест­ко закреплена горизонтальная масштабная линейка на расстоянии по вертикали у=20,0 см от оси выходного отверстия напорной камеры. Начало системы ко­ординат ху совпадает с центром сжатого сечения струи.

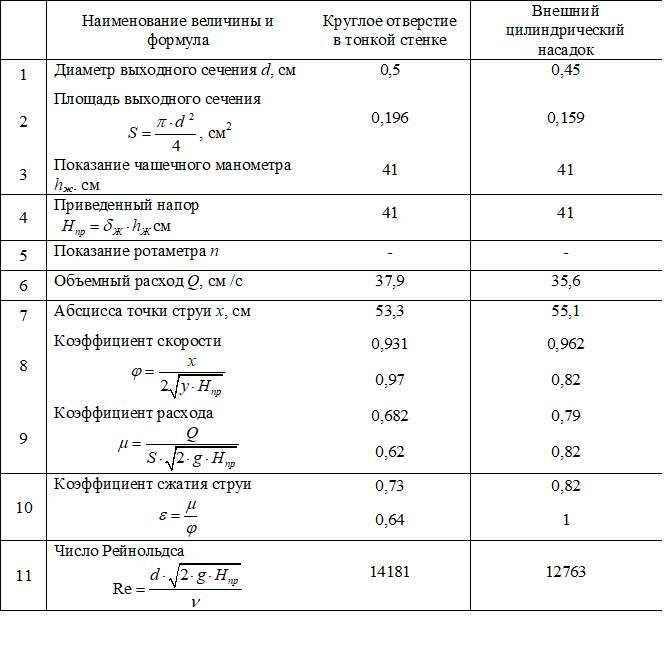

-     Определить опытным путем коэффициентов расхода, скорости и сжатия при истечении жидкости через малое отверстие в тонкой стенке и насадки при постоянном напоре.

-     Сопоставить экспериментально полученных значений коэффициентов истечения со справочными данными.
