Определить основные рабочие технологические параметры центробежного насоса, откачивающего нефть из резервуара с абсолютным давлением над уровнем нефти Р₀. Давление на входе и выходе насоса равно соответственно Р₁ и Р₂ и измеряется манометрами в точках с геодезическими отметками Z₁ и Z₂. Показания расходомера насоса и ваттметра двигателя насоса составляют соответственно Q и W.

Основные параметры насоса: диаметры всасывающего и нагнетательного патрубков равны между собой и равны D, частота вращения вала насоса n, номинальные параметры насоса Q_o и Н_o, допустимый кавитационный запас насоса при перекачке нефти h_доп. Насос перекачивает нефть плотностью p и с давлением насыщенных паров Р_s. Потери напора во всасывающем трубопроводе принять равными 3м.

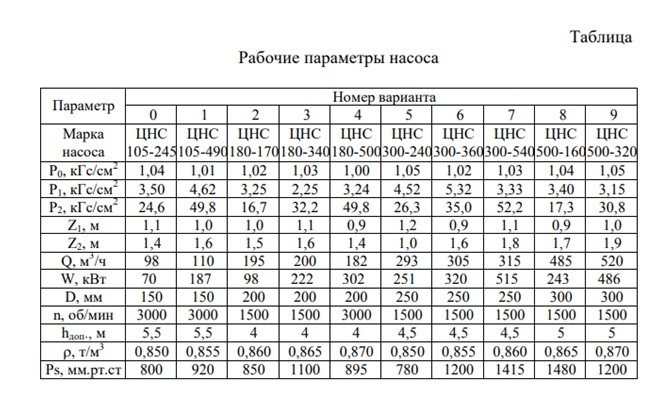

Примечание. К основным рабочим технологическим параметрам насоса относятся: напор, развиваемый насосом; допустимая высота всасывания; коэффициент быстроходности, полезная мощность насоса; к.п.д. насосного агрегата. Численные значения параметров насоса и характеристика перекачиваемой насосом нефти даны в таблице (вариант № 7).

Дано: Марка насоса ЦНС 300-540,

Р₀ = 1,03 кГс/см² = 1,03•98100 = 101043 Па,(1,0 кГс/см² = 98100 Па),

Р₁ = 3,33 кГс/см² = 3,33•98100 = 326673 Па,

Р₂ = 52,2 кГс/см² = 52,2•98100 = 5120820 Па,

z₁ = 1,1 м, z₂ = 1,8 м, Q = 315 м³/ч =315/3600 = 0,0875 м³/с,

W = 515 кВт, D = 250 мм = 0,25 м, n = 1500 об/мин,

h_доп = 4,5 м, ρ = 0,860 т/м³ = 860 кг/м³,

Р_s = 1415 мм.рт.ст.  = 188620 Па, (133,3 Па = 1 мм.рт.ст.),

h_вс = 3 м
