Условие задачи
Определить основные рабочие технологические параметры центробежного насоса, откачивающего нефть из резервуара с абсолютным давлением над уровнем нефти Р0. Давление на входе и выходе насоса равно соответственно Р1 и Р2 и измеряется манометрами в точках с геодезическими отметками Z1 и Z2. Показания расходомера насоса и ваттметра двигателя насоса составляют соответственно Q и W. Основные параметры насоса: диаметры всасывающего и нагнетательного патрубков равны между собой и равны D, частота вращения вала насоса n, номинальные параметры насоса Qo и Нo, допустимый кавитационный запас насоса при перекачке нефти hдоп. Насос перекачивает нефть плотностью р и с давлением насыщенных паров Рs. Потери напора во всасывающем трубопроводе принять равными 3 м.

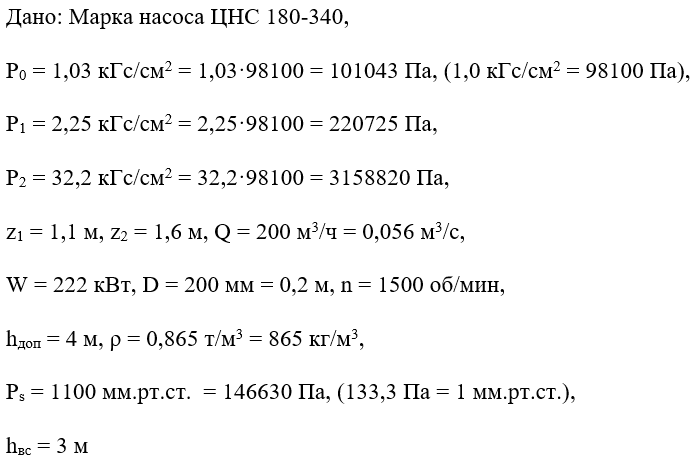

Примечание. К основным рабочим технологическим параметрам насоса относятся: напор, развиваемый насосом; допустимая высота всасывания; коэффициент быстроходности, полезная мощность насоса; к.п.д. насосного агрегата. Численные значения параметров насоса и характеристика перекачиваемой насосом нефти даны ниже.
Ответ
К основным параметрам центробежных насосов относятся величины, которые характеризуют работу насосов как гидравлических машин, а именно:
1. Производительность или подача;
2. Давление на входе и выходе насоса (напор на входе и выходе);
3. Полное давление, развиваемое насосом;
4. Полный напор, развиваемый насосом;
5. Коэффициент полезного действия;
6. Мощность;
7. Кавитационный запас насоса;
8. Критический и допустимый кавитационный запасы насоса;
9. Допустимая высота всасывания насоса;
10. Коэффициент быстроходности насоса.
1. Определим полный напор, развиваемый насосом:
