Условие задачи
Центробежный насос, с заданной при n = 1600 об/мин характеристикой, перекачивает воду по трубопроводу на высоту Hр. Давление по манометру М на уровне Hр задано. Схема насосной установки представлена на рис.
Дано: НР = 9 м, L1=10 м, d1=110 мм, Σζ1 =25, λ1 = 0,025, L2=40 м, d2=80 мм, Σζ2 = 6, λ2 = 0,025, М = 0,2 кгс/см2.

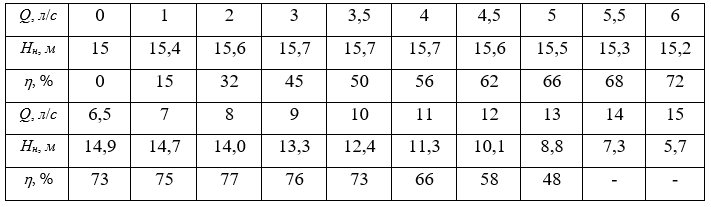

Табличные характеристики насоса
Определить:
1) подачу насоса QH; напор насоса Hн; потребляемую мощность насоса Nн;
2) частоту вращения насоса n1 об/мин, необходимую для увеличения подачи на 50%, и потребляемую при этом мощность.
Аналитические характеристики насоса:
HH = 15+Q·(458 – 72 000Q) при n = 1600 об/мин. (на графике опечатка).
Ответ

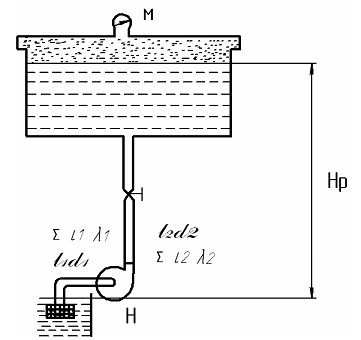

Рис. Схема насосной установки.

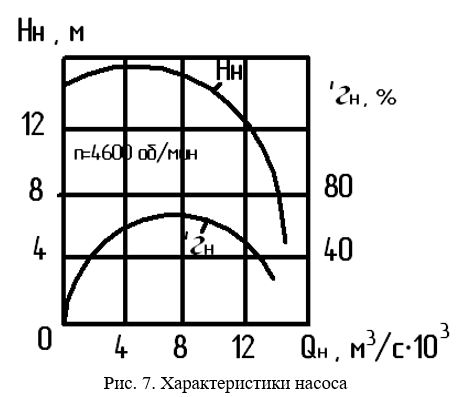

Строим характеристики насоса HH = f(Q) и = f(Q)
Расчетные формулы:
1. Статический напор насоса
2. Уравнение Бернулли для сечений (0-0) и (1-1).
2. Потребный напор в сети: H...
