Условие задачи
Центробежный насос, характеристика которого описывается уравнением Hh = H0 - kQ2, нагнетает жидкость в трубопровод, требуемый напор для которого определяется по формуле: Hтр = Hг + SO2 (Hг - геометрическая высота подачи воды; S - коэффициент сопротивления трубопровода). Коэффициент кинематической вязкости жидкости ν = 0,03 см2/с.
Требуется:
1. Определить подачу насоса Q и напор H при известных значениях H0, Hг, k, S.
2. Установить, как изменяется напор и подача, если к заданному насосу присоединить другой насос с такой же характеристикой сначала последовательно, а затем параллельно. Определить также параметры работы каждого из совместно работающих насосов.
Ответ
1. Зададимся несколькими расходами Q, равными 0; 100; 150; 200 л/с и т.д. вычислим развиваемый насосом при этих расходах напор H и требуемый для заданного трубопровода напор Hтр. Расчеты сведем в таблицу 1.

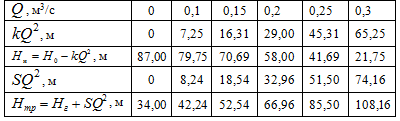

Таблица 1 Данные расчета напоров насоса и сети
По полученным данным построим совмещенный график напорной характеристики насоса Hн = f (Q) и характеристики трубопровода Нтр = f (Q), откладывая ...
