Определить показание манометра аш рт если поправка прибора на высоту установки равна а=120мм, а высота столбика воды над уровнем ртути составляет аш в=150мм.
«Определить показание манометра аш рт если поправка прибора на высоту установки равна а=120мм, а высота столбика воды над уровнем ртути составляет аш в=150мм.»
- Гидравлика
Условие:
К резервуару с водой, на поверхности которой избыточное давление составляет ризб = 0,4атм на глубине h = 1100мм присоединен чашечный ртутный манометр. Определить показание манометра hрт если поправка прибора на высоту установки равна а = 120мм, а высота столбика воды над уровнем ртути составляет hв=150мм.

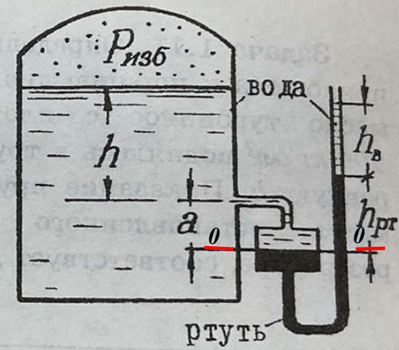

Рисунок 1.
Решение:
Основное уравнение гидростатики:
р = р0 + ∙ g ∙ h
Абсолютное давление в плоскости 0-0 с одной стороны:
р0-0 = ратм + ризб + в ∙ g ∙ (h + а)
Абсолютное давление в плоскости 0-0 с другой стороны:
р0-0 = ратм + в ∙ g ∙ hв + рm ∙ g ∙ hр...
