Определить напор в баке H, при котором по горизонтальному трубопроводу переменного диаметра сто миллиметров; сто пятьдесят миллиметров; сто двадцать миллиметров; длиной двадцать восемь метров; восемнадцать метров; двадцать метров протекает вода

22 января 2025
Гидравлика

Условие:

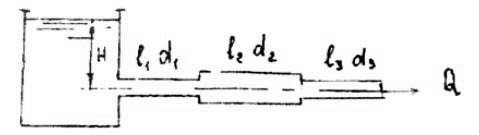

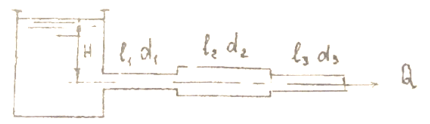

Определить напор в баке H, при котором по горизонтальному трубопроводу переменного диаметра d₁=100 мм; d₂=150 мм; d₃=120 мм; длиной l₁=28 м; l₂=18 м; l₃=20 м протекает вода с расходом Q=30 л. Построить пьезометрическую и напорную линии. Трубопровод состоит из чугунных труб, бывших в эксплуатации.

Решение:

Дано: d₁=0,1 м; d₂=0,15м; d₃=0,12 м; l₁=28 м; l₂=18 м; l₃=20 м; Q=3010^-3 м³.

Найти: H.

Составим уравнение Бернулли для сечений 00 и 33. Сечение 00 совпадает со свободной поверхностью жидкости в резервуаре (баке), сечение 33 совпадает с выходом из трубопровода. За плоскость сравнения примем ось трубопровода:

;
