  4. Определить предельную высоту всасывания масла насосом при его подаче Qн = 0,1Q из условия бескавитационной работы насоса (...

Определить предельную высоту всасывания масла насосом при его подаче Qн = 0,1Q из условия бескавитационной работы насоса (давление на входе в насос должно быть р ≥ 30 кПа). При решении принять: размеры трубопровода - длина l, диаметр d; свойства

«Определить предельную высоту всасывания масла насосом при его подаче Qн = 0,1Q из условия бескавитационной работы насоса (давление на входе в насос должно быть р ≥ 30 кПа). При решении принять: размеры трубопровода - длина l, диаметр d; свойства»
  • Гидравлика

Условие:

Определить предельную высоту всасывания масла насосом при его подаче Qн = 0,1Q из условия бескавитационной работы насоса (давление на входе в насос должно быть р ≥ 30 кПа). При решении принять: размеры трубопровода - длина l, диаметр d; свойства масла – плотность ρ = 900 кг/м³, вязкость ν = 2 см²/с; атмосферное давление соответствует 750 мм рт. ст.; сопротивлением входного фильтра пренебречь.

Рис. 4.2

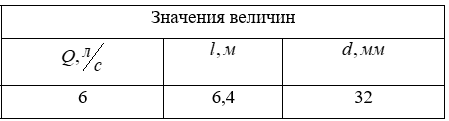

Таблица 1 – Варианты данных для решения задач

Решение:

Составляем уравнение Бернулли для сечений и относительно плоскости сравнения 0-0 (рис. 1):

(1)

где , так как скорость изменения уровня масла в резервуаре пренебрежимо мала по сравнению со скоростью масла в трубопроводе, - принимая режим движения масла в трубе ламинарным, - потери напора между сечениями 1-1 и 2-2.
