Условие задачи

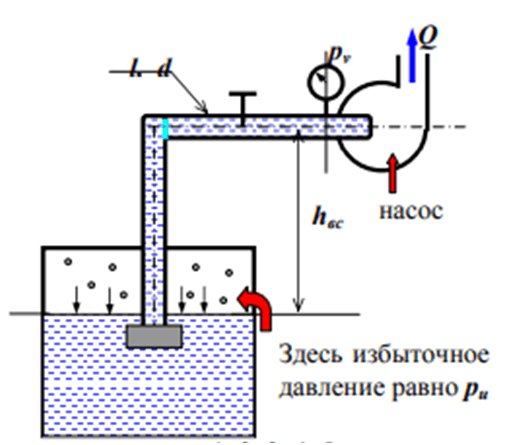

Насос подаёт бензин из подземной ёмкости с избыточным давлением на поверхности жидкости ри = - 20 кПа. На всасывающей линии (длина l = 9 м, диаметр d = 0,05 м, трубы сварные, бывшие в эксплуатации) имеются местные сопротивления: приемная коробка с клапаном и сеткой, колено и кран с коэффициентом сопротивления ξкр = 8. Показание вакуумметра на входе в насос равно рв = 20 кПа, расход жидкости Q = 5 л/с, температура t = 30 °С, плотность бензина при этой температуре ρ = 740 кг/м3.
Определить рабочую высоту всасывания насоса hвс, и предельную высоту из условия отсутствия кавитации на входе в насос. Объяснить также, почему при кавитации насос не всасывает жидкость и рабочее колесо насоса выходит из строя.
Ответ
Определение предельной высоты всасывания:
где Hвс предельная высота всасывания м;
ратм атмосферное давление Па;
р1 = 16562 Па давление насыщенных паров бензина при 30 оС;
вс скорость жидкости во всасывающем трубопроводе м/с;
hвс потери напора во всасывающей линии трубопровода;
hз - запас напора, необходимый для исключения процесса кавитации, определяем по характеристике насоса.
Опреде...
