Условие задачи

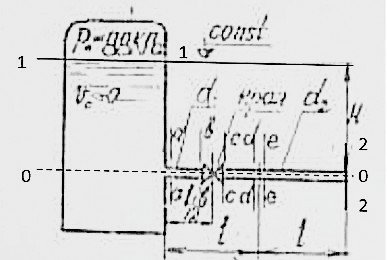

Для подачи воды из резервуара, в котором поддерживается постоянный уровень, предусмотрено устройство трубопровода, состоящего из труб разного диаметра, соединенных последовательно. Длина каждой трубы l=20 м. На первой трубе на расстоянии l/2 расположен кран. Угол открытия крана α=20о.
Требуется:
1. Определить расход воды при заданных напорах Н и диаметрах d1 и d2 и коэффициентах трения по длине λ1 и λ2.
2. Вычислить манометрическое давление в сечении d-d и e-e.
Дано: Н=5 м; d1=150 мм; d2=100 мм; λ1=0,023; λ2=0,025.
Ответ

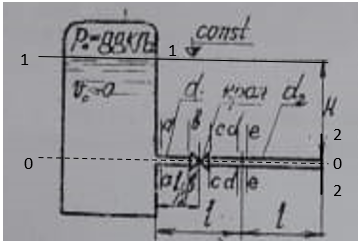

Проведем сечения:
1-1 - по свободной поверхности воды в резервуаре;
2-2 - по выходному сечению трубопровода нормально вектору скорости.
Плоскость сравнения 0-0, - горизонтальную плоскость, - проведем по оси трубы.
Составим уравнение Бернулли для сечений 1-1 и 2-2:
где z1 и z2 превышения центров сечений 1-1 и 2-2 над плоскостью сравнения 0-0: z1=Н, z2 = 0;
р1 и р2 абсолютные давления в сечениях 1-1...
