Условие задачи

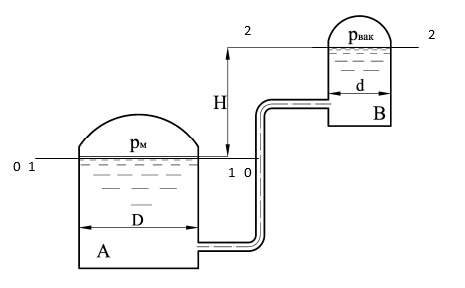

Определить расход воды, протекающей по трубопроводу, соединяющему резервуар А и сосуд В, разность уровней свободных поверхностей в которых составляет H = 13 м. В резервуаре поддерживается избыточное давление Рм = 240 кПа , в сосуде В вакуум Рвак = 40 кПа. Диаметр резервуара D = 2 м, диаметр сосуда d = 0,1 м. Суммарные потери напора во всей системе hW(А-В) = 10 м.
Ответ
Составим уравнение Д. Бернулли для сечений 1-1 и 2-2, относительно плоскости сравнения 0-0, совпадающей с сечением 1-1.
Уравнение в общем виде:
z- высота центра тяжести сечения над плоскостью сравнения 0-0, м;
пьезометрическая высота, м;
