Условие:
Для определения расхода воздуха в пневмотранспортной системе на входе в воздуховод установлен входной коллектор с плавным входом (рис. 1). Определить расход воздуха (Q) в воздуховоде диаметром d = 100 мм, если показание чашечного микроманометра, заполненного спиртом, lсп = 125 мм; синус угла наклона трубки микроманометра sinα = 0,4. Принять коэффициент сопротивления на входе в коллектор ζвх = 0,1; плотность воздуха ρвозд = 1,25 кг/м3; плотность спирта ρсп = 890 кг/м3.

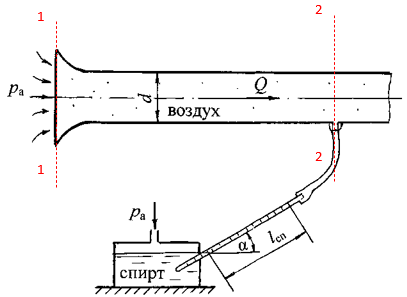

Рис. 1. Схема к задаче
Решение:
Составим уравнение Бернулли.
(1)
где =g-удельный вес воздуха, Н/м3;
-коэффициент Кориолиса;
g = 9,81 м/с2 ускорение свободного падения;
Z1 и Z2 высота подъема сечений 1 и 2 над плоскостью сравнения, м;
V1 и V2 скорости жидкости в сечениях 1 и 2, м/с;
hw-гидравлические потери между плоскостями 1 и 2, м.
Проводим 2 сечения: 1-1 на уровне входа в трубу, 2-2 на уровне присоединения пьезометра. Плос...
