Условие:

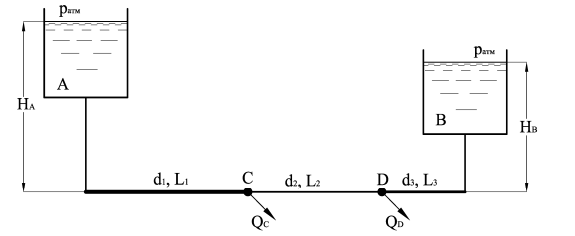

Определить расходы воды QА и QB из емкостей А и В, если потребление в точках C и D соответственно составляет QС = 12 л/с и QD = 18 л/с. Построить пьезометрическую линию, приняв, что трубы относятся к категории нормальных, их диаметры по участкам l1 = 328 м, l2 = 242 м, l3 = 512 м равны d1 = 150 мм, d2 = 100 мм, d3 = 125 мм. Высоты отметок уровней воды в емкостях НА = 12,8 и НВ = 10,5 метра.

Решение:

При заданной схеме возможны четыре режима питания пунктов С и D:

1. Оба пункта питаются отдельно от ближайших резервуаров, при этом расход на линии СD равен 0.

2. Один из пунктов питается целиком из ближайшего резервуара, а второй пункт питается из обоих резервуаров.

3. Оба пункта питаются из одного резервуара (при заданных отметках из резервуара А).

4. Из одного резервуара питаются не только оба пункта, но и также второй резервуар.

В первом случае пьезометрические отметки в точках С и D должны быть одинаковыми.

Это условие можно записать так:
