Определить силу давления води на секторный затвор, установленный на водосливе практического профиля. Координаты центра давления вычислить аналитическим способом и проверить графически. Радиус затвора r угол с горизонтом α ,

«Определить силу давления води на секторный затвор, установленный на водосливе практического профиля. Координаты центра давления вычислить аналитическим способом и проверить графически. Радиус затвора r угол с горизонтом α ,»
  • Гидравлика

Условие:

Определить силу давления води на секторный затвор, установленный на водосливе практического профиля. Координаты центра давления вычислить аналитическим способом и проверить графически. Радиус затвора r угол с горизонтом α , ширина отверстия, перекрываемого затвором b, уровень воды совпадает с верхней кромкой затвора. Найти начальное подъемное усилив Т, пренебрегая трением в шарнире. Вес зат¬вора G приложен в середине пролета на биссектрисе угла α на расстоянии 0,7r oт оси вращения(1,47⋅103⋅S⋅∜S , где G - вес затвора в ньютонах, S - площадь затвора в свету, м2) .

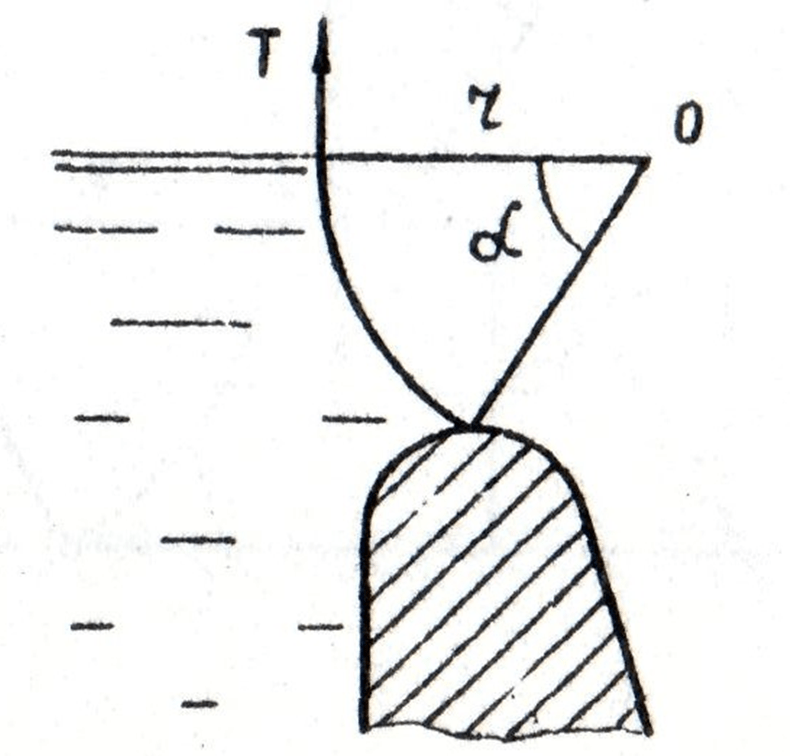

Рисунок 1



Решение:

Дано:

r=4м

b=5м

=300

=1000кг/м3.

Найти: T - ?

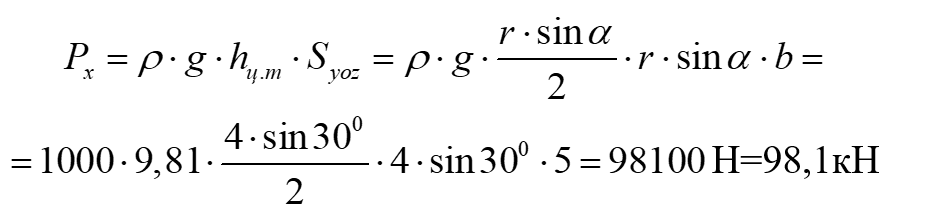

Горизонтальная составляющая избыточного гидростатического давления силы на криволинейную стенку:

где hц.т = (rsin⁡)/2 - координата центра тяжести;

Syoz = rsin⁡b - площадь проекции;

кг/м3 плотность воды.

r = 4м радиус затвора.

g = 9,81м/с2 ускорение свободного падения.

b = 5 м - ширина затвора;

= 300 м угол затвора.

Смещение относительно цент...
